高純氣體管道輸送管道，要根據工藝過程對氣體純度、允許的雜質含量、微粒含量等的要求不同，采用相應質量的管材。比如半導體產業因其生產工藝復雜、加工精細，它不僅要求有潔凈的生產環境，而且對生產過程中所需的各種高純氣體有特定的、嚴格的要求，從微米技術進入亞微米、深亞微米(小于0.35g.m)技術，對氣體中的雜質含量、水含量要求極為嚴格，10 -6(ppm級)已經不能達到要求，需要達到10-9(ppb級)，甚至10-12(ppt級)。因此輸送管道本身的管道材料特性適應高純、超高純氣體的要求成為必須。

對輸送高純氣體管道而言，其影響氣體質量的管道材料主要特性是氣體滲透性、出氣速率、吸附性、表面粗糙度和耐磨性、抗腐蝕性。

高純氣體的配管及材質

高純氣體管道的設計要點：

1.對于不同特性的氣體，要規劃獨立的供應區域，一般分為三個區：腐蝕性/毒性氣體區、可燃性氣體區、惰性氣體區，將相同性質的氣體集中加強管理，可燃性氣體區要特別規劃防爆墻與泄漏口，若空間不足，可考慮將惰性氣體放置與毒性/腐蝕性氣體區。

2.管道設計需要考慮輸送的距離，距離越長，成本越高，風險也越高，通常較合理的設計流速為20ml/S，可燃性氣體小于10ml/S,毒性/腐蝕性氣體小于8ml/S，在用量設計方面，則需要考慮使用點的壓力和管徑大小，前者與氣體特性有關，后者使用點的管徑一般為1/4”～3/8”。

3.根據用氣設備的分布情況，高純氣體的管網不宜過大或者過長；宜采用不封閉的環形管路，在系統末端連續不斷排放少量的氣體，以便在管網中總有高純氣體流通，不會發生“死空間”引起高純氣體的污染。

4.管路中應減少不流動氣體的“死空間”，不應設有盲管，在特種氣體的儲氣瓶與用氣設備之間應設吹掃控制裝置、多閥門控制裝置、用以控制各個閥門的開關順序、系統吹除，以確保供氣系統的安全、可靠運行和防止“死區”形成而滯留污染物，降低氣體純度。

5.對高純氣體純度要求不同的用氣設備，宜采用分等級高純氣體輸送系統；也可采用同等級輸送系統，但是在純度要求高的用氣設備鄰近處設末端氣體提純裝置。

6.為了檢測高純氣體的純度和雜質含量，輸送系統除了設置必要的連續檢測儀器，如衡量水含量或者氧雜質含量等分析儀外，還應設置定期取樣用的檢測采樣口，以便按規定時間進行采樣，分析高純氣體中各種雜質的含量。

7.在亞微米級的集成電路生產中，要求供應10－9級的高純氣體，為了確保末端用氣工藝設備處的氣體純度，使氣體中的雜質含量（包括塵粒）控制在規定的數值內，一般在設備前設置末端純化裝置，或末端高精度氣體過濾器

高純氣體配管及附件材質的選擇

選用滲透性小、出氣速率低、吸附性差的材料。目前超大規模集成電路前工序高純氣體輸送系統管道材料采用不銹鋼光亮退火管（SS304BA、SS316BA）、不銹鋼電拋光管（SS316L-EP）等，但是對要求控制高純氣體中總雜質含量≤1.01.0×10－6及以下的管材應用SS316L-EP管。

1. 硅烷容器：用于儲存硅烷氣體。

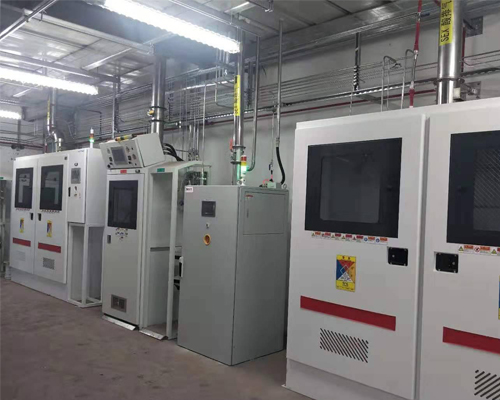

2. 氣體面板或氣柜：具有減壓過濾、吹掃、排氣、安全控制等功能。
3. 閥門分配箱：將主管道分成多個支路進行供氣。在打開VMB支路前后，均需要采用惰性氣體進行吹掃。
4. 連接管道：連接各部分，確保氣體的傳輸。

硅烷供氣系統的設計要求包括：

1. 防止回流：由于存在通過系統的固定慣性氣流，要設有防止回流裝置。
2. 排氣管要求：排氣管不得接入排風系統，硅烷和硅烷混合物排氣系統應該獨立于其它氣體排氣系統。如果排氣的硅烷（SiH4）濃度較高時，應采用燃燒式尾氣處理裝置處理后排入大氣。排氣管應采用惰性氣體連續吹掃，吹掃氣體流速不得小于0.3m/s。
3. 安全控制：由于硅烷與空氣會自燃，柜內應配備氣體泄露偵測器、火焰探測器等，當發生泄漏時，能及時報警處理，避免更大事故的發生。
4. 潔凈要求：硅烷管道要求潔凈，焊接除了要達到常規工業管道對焊縫的要求外，還要求焊接時管內、外表面不受污染，焊縫內、外表面必須與母材光亮度基本一致。
5. 閥門要求：硅烷特氣管道系統上不允許使用襯墊閥。只能使用無襯墊膈膜閥或波紋管閥。
6. 配送系統：在所有的配送系統上都應安裝流量控制閥或流量開關，以便在流線型破裂的情況下切斷氣流。這個切斷閥應該盡可能接近氣源。

以上是硅烷供氣系統的基本構成和設計要求，具體細節可咨詢相關技術人員。

硅烷尾氣焚燒處理

硅烷供氣的特點主要表現在其純度高、雜質含量低、穩定性好以及使用安全等方面。

1. 純度高：硅烷氣體純度高，可達到99.999%以上，能滿足各種高精度的使用需求。
2. 雜質含量低：硅烷氣體中雜質含量極低，其純度穩定性好，這使得使用效果更佳。
3. 穩定性好：硅烷氣體在常溫下穩定，無毒無味，化學性質穩定，不易燃易爆，使用安全。
4. 使用安全：硅烷氣體對人體無害，使用過程中安全可靠。

總的來說，硅烷供氣是一種純度高、雜質含量低、穩定性好、使用安全的氣體供氣方式。

硅烷是一種有毒有害氣體，使用時需要注意以下事項：

1. 避免直接接觸：硅烷氣體具有毒性，直接接觸可能會對人體造成傷害。因此，使用硅烷時需要佩戴好專業防護手套、護目鏡等防護用品。
2. 避免吸入：硅烷易揮發，使用時要避免吸入。建議在通風設備良好的室內進行，確保空氣流通，避免有害氣體在室內滯留。
3. 避免火源：硅烷易燃，使用時要避免接觸火源。強烈振動或撞擊可能會引發事故，需要注意安全。
4. 存放安全：硅烷的存放環境溫度不應高于40℃，且需要遠離熱源和火源。庫房的地面、屋頂、四周的圍墻應具有良好的阻燃效果，并配備良好的通風設施。
5. 廢氣處理：在使用硅烷過程中，如果產生廢氣，需要按照相關規定進行排放或處理，避免對環境造成污染。

總之，使用硅烷時需要注意安全操作和存放安全，避免發生意外事故。同時，需要遵守相關規定和標準，確保使用的安全性和合法性。

一氧化碳集中供氣系統通常包括以下組成部分：

1. 氣源：一氧化碳?xì)怏w通常來自工業過程或天然氣加工過程中的副產品。氣源可以是工業工廠、天然氣處理設施或其他合適的氣體供應源。
2. 輸送管道：一氧化碳?xì)怏w通過管道輸送到需要使用的地方。這些管道可能是高壓管道、低壓管道或真空管道，具體取決于氣體的性質和輸送距離。
3. 氣體處理和壓縮裝置：在輸送過程中，可能需要對一氧化碳?xì)怏w進行處理，例如去除雜質或進行壓縮，以確保氣體符合用戶的要求。
4. 計量和分配系統：在將一氧化碳?xì)怏w輸送到最終用戶之前，可能需要使用計量和分配系統來測量和控制氣體的流量和壓力。
5. 用戶終端：最終用戶終端是一氧化碳集中供氣系統的終點，可以是工業工廠、商業場所或住宅區等。這些終端需要配備適當?shù)脑O(shè)備來接收和使用一氧化碳?xì)怏w。


一氧化碳集中供氣的優勢包括：

1. 成本效益：通過集中供應，可以更有效地利用資源，降低單位成本，并實現規模經濟。
2. 安全性：集中供氣可以更好地控制氣體質量和純度，減少使用不純或低質量氣體的風險。
3. 可擴展性：集中供氣系統可以根據需求進行擴展或縮減，以滿足不同用戶的需求變化。
4. 可持續性：如果使用可再生能源生產一氧化碳?xì)怏w，集中供氣可以實現能源的可持續利用。

然而，一氧化碳集中供氣也存在一些挑戰和風險，例如氣體的純度不足、輸送管道的泄漏、氣體壓力不穩定等。因此，在設計和實施一氧化碳集中供氣系統時，需要考慮這些因素并采取相應的安全措施和質量控制措施。
